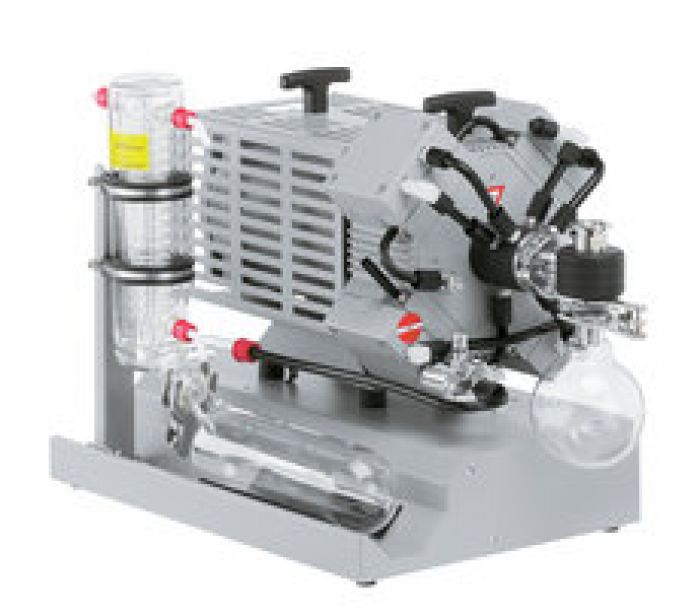

Vacuubrand MD 4C EX VARIO+AK+EK opstelling 1,5mbar 3,7m3/h

VACUUBRAND MD 4C EX VARIO +AK+EK
chemisch ATEX vacuümsysteem

De VACUUBRAND MD 4C EX VARIO +AK+EK is een compleet chemisch vacuümsysteem met ATEX-certificering.

Het systeem combineert een krachtige membraanpomp met een inlaatafscheider en uitlaatcondensor.

De VARIO-regeling zorgt voor nauwkeurige en energiezuinige vacuümregeling.

De pomp bereikt een eindvacuüm van 3 mbar en een maximale pompsnelheid van 3,7 m³/h.

VARIO-regeling voor efficiënt vacuüm

De VARIO-technologie regelt het toerental van de pomp op basis van de actuele vacuümbehoefte.

De pomp draait daardoor alleen zo snel als nodig is. Dit beperkt het energieverbruik en vermindert geluid en slijtage.

Het toerental is instelbaar van 30 tot 1500 rpm. De regeling werkt via een 4–20 mA stuursignaal.

Voor volledig automatische processen kan het systeem worden uitgebreid met een VACUU·SELECT vacuümcontroller. Een ATEX-vacuümsensor en Connection Box 100 maken deze automatische regeling mogelijk.

De controller en Connection Box 100 worden buiten de Ex-zone geplaatst. De regeling kan het kookpunt automatisch bepalen en het vacuüm daarop aanpassen.

Chemisch bestendige ATEX-uitvoering

De MD 4C EX VARIO is ontworpen voor chemische toepassingen met corrosieve gassen en dampen.

De pomp werkt volledig olievrij en gebruikt chemisch bestendige materialen voor de onderdelen die met het medium in contact komen.

De ATEX-uitvoering is geschikt voor toepassingen waarbij explosieve atmosferen kunnen voorkomen. De exacte ATEX-classificatie is afhankelijk van de pompzone en de aanwezigheid van inert spoelgas.

Inlaatafscheider AK

De geïntegreerde inlaatafscheider beschermt de membraanpomp tegen vloeistofdruppels en verontreinigingen.

Hierdoor is het systeem beter geschikt voor toepassingen waarbij condensaten of vloeistoffen kunnen worden meegezogen.

De afscheider helpt bovendien de betrouwbaarheid en levensduur van de pomp te behouden.

Uitlaatcondensor EK

De geïntegreerde uitlaatcondensor vangt condensabele dampen op voordat deze in de omgeving terechtkomen.

Dit is vooral belangrijk bij toepassingen met oplosmiddelen en andere condensabele dampen.

De combinatie van AK en EK zorgt zo voor een betere bescherming van zowel de pomp als de werkomgeving.

Krachtige drie-traps pomp

De MD 4C EX VARIO beschikt over vier pompkoppen en drie trappen. De pomp bereikt een eindvacuüm van 3 mbar.

Met gasballast bedraagt het eindvacuüm 10 mbar. De maximale pompsnelheid bedraagt 3,7 m³/h bij 50 Hz.

De combinatie van hoge pompcapaciteit, diep vacuüm en VARIO-regeling maakt het systeem geschikt voor veeleisende vacuümprocessen.

Toepassingen

De MD 4C EX VARIO +AK+EK is geschikt voor chemische laboratoria en processen met explosiegevaar.

Belangrijke toepassingen zijn:

Rotatieverdamping

Vacuümconcentratie

Vacuümdrogen

Destillatie

Chemische synthese

Reactoren

Filtratie

Oplosmiddelterugwinning

Afzuiging van corrosieve dampen

Geautomatiseerde ATEX-vacuümprocessen

Door de combinatie van AK en EK is het systeem bijzonder geschikt voor toepassingen met condensabele en chemisch belastende dampen.

Belangrijkste technische gegevens

Pompsnelheid bij 50 Hz: 3,7 m³/h

Eindvacuüm: 3 mbar

Eindvacuüm met gasballast: 10 mbar

Aantal pompkoppen: 4

Aantal trappen: 3

VARIO-toerental: 30–1500 rpm

Vacuümcontroller: zonder controller

Inlaataansluiting: KF DN 25

Uitlaataansluiting: slangtule DN 8–10 mm

Koelwateraansluiting: 2 × slangtule DN 6–8 mm

Motorvermogen: 0,25 kW

Beschermingsklasse: IP54

Afmetingen: 600 × 365 × 420 mm

Gewicht: 36,8 kg

Geluidsniveau: 42 dBA

Bedrijfstemperatuur: 10 tot 40 °C

Opslagtemperatuur: -10 tot 60 °C

Maximale tegendruk: 1,1 bar absoluut

Netspanning: 230 V

Netfrequentie: 50 Hz

NRTL-certificering: nee

Artikelnummer: 20696937

ATEX-specificaties

Pompkamer: II 2G Ex h IIC T3 Gb X

Omgeving met inert spoelgas: II 2G Ex h IIB T4 Gb X

Omgeving zonder inert spoelgas: II 3G Ex h IIB T4 Gc X

Motor: II 2G Ex db IIB T4 Gb
Levering zonder stekker

Levering en accessoires

De MD 4C EX VARIO +AK+EK wordt compleet gemonteerd geleverd met inlaatafscheider, uitlaatcondensor en handleiding.

De VARIO-regeling werkt via een 4–20 mA stuursignaal. Het systeem wordt geleverd met een 10 meter lange kabel voor het stuursignaal en een 10 meter lange voedingskabel zonder stekker.

Voor gebruik zijn aanvullende componenten nodig, zoals een Connection Box en geschikte vacuümregeling.

Geschikte accessoires zijn onder andere:

Connection Box 100 voor ATEX VARIO-pompen

DMP 331i KF DN 16 ATEX-vacuümsensor

Cerabar PMP21 KF DN 16 ATEX-vacuümsensor

VACUU·SELECT vacuümcontroller

Antistatische PTFE-slang KF DN 25

VACUU·BUS Analog-I/O-module

VACUU·BUS-kabel

Originele set membranen en kleppen

Bescherming tegen breuk en schokken van de glazen onderdelen moet door de gebruiker worden voorzien.

Advies en service van Dijkstra Vereenigde

Bij ATEX-vacuümtoepassingen is de juiste combinatie van pomp, afscheider, condensor en regeling belangrijk.

Dijkstra Vereenigde adviseert over de juiste VACUUBRAND uitvoering en toepassing.

Ook voor service en onderhoud kan de technische dienst ondersteuning bieden. Originele VACUUBRAND membranen en kleppen zijn beschikbaar voor onderhoud en reparatie.

Zo blijft de vacuüminstallatie betrouwbaar functioneren en blijft de uptime van het laboratorium maximaal.
