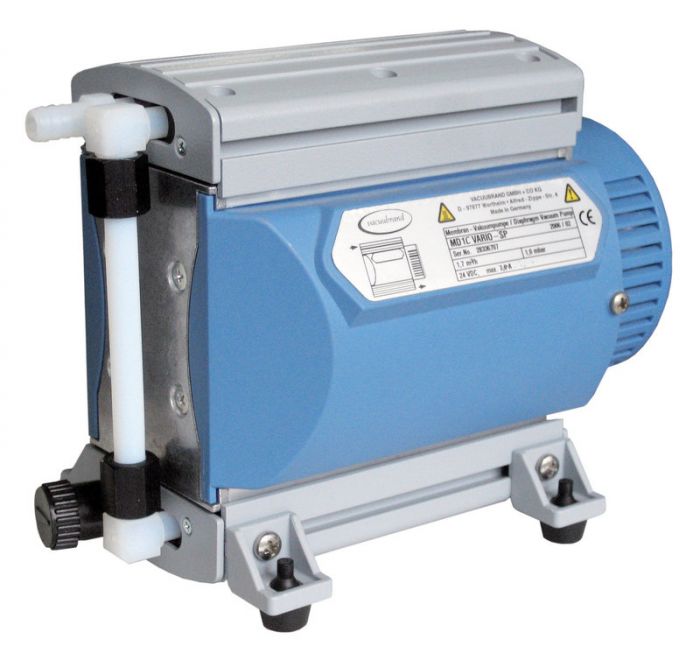

Vacuubrand MD1C Vario-SP membraanpomp 1mbar 1,8 m3/h 24V

VACUUBRAND MD 1C VARIO-SP chemie-membraanpomp

De VACUUBRAND MD 1C VARIO-SP is een zeer compacte chemie-membraanpomp voor inbouw in apparatuur. De pomp werkt olievrij en is geschikt voor chemisch agressieve gassen en dampen.

De drie-traps pomp bereikt een eindvacuüm van 2 mbar. Met gasballast bedraagt het eindvacuüm 4 mbar. De maximale pompcapaciteit bedraagt 1,8 m³/h bij 50 Hz.

Compacte VARIO-SP uitvoering

De MD 1C VARIO-SP is speciaal ontwikkeld voor integratie in andere apparaten. De borstelloze 24 V DC-motor maakt een compacte inbouw mogelijk.

Het toerental is variabel van 200 tot 2400 omw/min. Bij een hoger toerental wordt het systeem snel geëvacueerd. Bij een lager toerental kan het vacuüm efficiënt worden gehandhaafd.

De variabele snelheid zorgt bovendien voor een stille werking en zeer weinig trillingen. Dit is vooral merkbaar bij een lager toerental.

Chemisch bestendige uitvoering

De MD 1C VARIO-SP heeft een chemisch bestendig gaspad. Hierdoor is de pomp geschikt voor agressieve gassen en dampen.

De pomp heeft daarnaast een gasballastventiel. Daarmee kunnen condensabele dampen beter worden verwerkt.

Het eindvacuüm bedraagt 2 mbar zonder gasballast. Met gasballast bedraagt het eindvacuüm 4 mbar.

Diep eindvacuüm van 2 mbar

De vier pompkoppen en drie trappen zorgen voor een diep eindvacuüm. De pomp behoudt daarbij een hoge pompcapaciteit tot dicht bij het eindvacuüm.

Met maximaal 1,8 m³/h is de pomp geschikt voor compacte systemen met hoge vacuümeisen.

Olievrije werking

De MD 1C VARIO-SP werkt volledig olievrij. Hierdoor kan geen pompolie het vacuümproces verontreinigen.

De borstelloze motor is onderhoudsvrij. Ook de membranen en kleppen zijn ontworpen voor een lange levensduur.

Geschikt voor inbouw

Door het compacte ontwerp kan de pomp rechtstreeks in apparatuur worden geïntegreerd. De 24 V DC-aandrijving werkt onafhankelijk van de beschikbare netspanning.

Dit maakt de MD 1C VARIO-SP interessant voor OEM-toepassingen en laboratoriumapparatuur met beperkte inbouwruimte.

Toepassingen

De MD 1C VARIO-SP is geschikt voor apparatuur waarbij een compact en regelbaar vacuümsysteem nodig is.

Denk onder andere aan:

Inbouw in laboratoriumapparatuur

Voorvacuüm voor turbomoleculaire pompen

Compacte vacuümsystemen

Automatische vacuümtoepassingen

Apparatuur met beperkte inbouwruimte

Toepassingen met chemisch agressieve dampen

Toepassingen waarbij variabele pompsnelheid belangrijk is

Belangrijkste technische gegevens

Pomptype: chemie-membraanpomp

Uitvoering: VARIO-SP, inbouw

Aantal koppen: 4

Aantal trappen: 3

Maximale pompcapaciteit: 1,8 m³/h bij 50 Hz

Pompcapaciteit bij 60 Hz: 1,0 cfm

Eindvacuüm: 2 mbar

Eindvacuüm met gasballast: 4 mbar

Regelbaar toerental: 200–2400 omw/min

Maximale tegendruk: 1,1 bar absoluut

Inlaataansluiting: slangaansluiting DN8–10 mm

Uitlaataansluiting: slangaansluiting DN8 mm

Nominaal motorvermogen: 0,064 kW

Voeding: 24 V DC

Beschermingsklasse: IP20

Afmetingen: 235 × 143 × 175 mm

Gewicht: 4,2 kg

Geluidsniveau: 37 dBA

ATEX-conformiteit: II 3/- G Ex h IIC T3 Gc X, alleen interne atmosfeer

NRTL-certificering: ja

Levering en accessoires

De MD 1C VARIO-SP wordt volledig gemonteerd en klaar voor gebruik geleverd. Een handleiding wordt meegeleverd.

De pomp wordt geleverd met een 2 meter lange kabel met open draadeinden. Een vacuümcontroller en wandvoeding zijn niet inbegrepen.

Als accessoire is onder andere rubberen vacuümslang DN8 mm beschikbaar. Ook is een originele set met membranen en kleppen leverbaar voor onderhoud.

Advies en service van Dijkstra Vereenigde

De juiste vacuümpomp hangt af van het proces en de gewenste vacuümprestaties. Dijkstra Vereenigde adviseert over de juiste VACUUBRAND-pomp en toepassing.

Bij inbouwtoepassingen zijn ook de juiste aansluiting en configuratie belangrijk. Dijkstra Vereenigde kan adviseren over de technische mogelijkheden.

Bij storingen kan de technische service van Dijkstra Vereenigde ondersteunen. Ook kunnen originele VACUUBRAND-kleppen en membranen worden geleverd.
