Vacuubrand MZ2C NT+AK Synchro+EK 7 mbar 2 m3/h

MZ 2C NT +AK SYNCHRO+EK
Chemisch bestendig vacuümsysteem voor twee toepassingen tegelijk

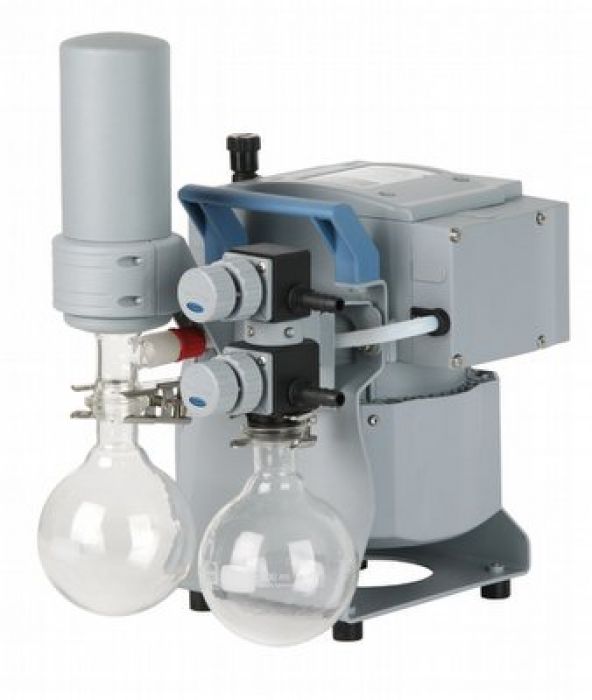

De MZ 2C NT +AK SYNCHRO+EK is een compleet chemisch vacuümsysteem van VACUUBRAND.

Met één membraanpomp kunnen twee onafhankelijke vacuümtoepassingen tegelijk worden bediend.

Terugslagkleppen voorkomen dat beide processen elkaar beïnvloeden.

Het systeem bereikt een eindvacuüm van 7 mbar.

Met gasballast bedraagt het eindvacuüm 12 mbar.

De maximale pompcapaciteit bedraagt 2,0 m³/h bij 50 Hz.

Twee vacuümtoepassingen met één pomp

De SYNCHRO-uitvoering beschikt over twee afzonderlijke vacuümaansluitingen.

Elke aansluiting heeft een handmatige regelklep voor het instellen van de effectieve pompcapaciteit.

Hierdoor kunnen twee processen onafhankelijk van elkaar worden geregeld.

Dit bespaart ruimte en maakt efficiënt gebruik van één vacuümpomp mogelijk.

Typische toepassingen zijn rotatieverdampers, vacuümconcentratoren en vacuümdroogovens.

Chemisch bestendige MZ 2C NT

De MZ 2C NT is een olievrije chemie membraanpomp met twee pompkoppen.

De pomp heeft twee trappen en is ontworpen voor corrosieve gassen en dampen.

De chemisch bestendige constructie biedt een hoge bestendigheid tegen agressieve media.

Ook bij condensaat blijft de pomp betrouwbaar functioneren.

De geïntegreerde gasballast ondersteunt het afvoeren van condensaat tijdens het pompen.

Dit helpt de prestaties en levensduur van de pomp op peil te houden.

AK-inlaatscheider

Aan de inlaatzijde is een AK-scheider met beschermende glascoating geplaatst.

Deze scheider houdt vloeistofdruppels en deeltjes tegen voordat ze de pomp bereiken.

De scheiding beschermt de membraanpomp tegen verontreiniging.

Dit is vooral belangrijk bij toepassingen met oplosmiddelen en condensaten.

EK-uitlaatcondensor

Aan de uitlaatzijde is een compacte en efficiënte EK-condensor geïntegreerd.

De condensor vangt oplosmiddeldampen op voordat deze in de omgeving terechtkomen.

Hierdoor kan vrijwel volledige terugwinning van oplosmiddelen worden bereikt.

Dit ondersteunt hergebruik van oplosmiddelen en vermindert de milieubelasting.

Toepassingen

De MZ 2C NT +AK SYNCHRO+EK is geschikt voor uiteenlopende laboratoriumprocessen.

Twee rotatieverdampers tegelijk

Vacuümconcentratoren

Vacuümdroogovens

Verdamping van oplosmiddelen

Chemische laboratoriumprocessen

Toepassingen met condensabele dampen

Processen waarbij oplosmiddelterugwinning belangrijk is

Technische gegevens

Product: MZ 2C NT +AK SYNCHRO+EK

Artikelnummer: 20732800 met CEE-stekker

Pompcapaciteit bij 50 Hz: 2,0 m³/h

Pompcapaciteit bij 60 Hz: 1,4 cfm

Eindvacuüm: 7 mbar

Eindvacuüm met gasballast: 12 mbar

Aantal pompkoppen: 2

Aantal trappen: 2

Max. tegendruk: 1,1 bar absoluut

Inlaataansluitingen: 2 × slangtule DN 8–10 mm

Uitlaataansluiting: slangtule DN 8–10 mm

Koelwateraansluitingen: 2 × slangtule DN 6–8 mm

Motorvermogen: 0,18 kW

Motortoerental: 1500/1800 min⁻¹ bij 50/60 Hz

Beschermingsklasse: IP40

Afmetingen (L × B × H): 326 × 248 × 402 mm

Gewicht: 14,5 kg

Geluidsniveau: 45 dBA

Bedrijfstemperatuur: 10 tot 40 °C

Opslagtemperatuur: -10 tot 60 °C

ATEX: II 3/- G Ex h IIC T3 Gc X, alleen interne atmosfeer

NRTL: ja

Netspanning: 230 V

Netfrequentie: 50–60 Hz

Levering

Het vacuümsysteem wordt compleet gemonteerd en gebruiksklaar geleverd.

Een handleiding wordt meegeleverd.

Toebehoren

Voor dit vacuümsysteem zijn onder andere de volgende accessoires beschikbaar:

Geluidsdemper met 5 cm slang, DN 8–10 mm

Transparante vacuümslang, DN 8 mm

Manometer-upgradekit voor NT SYNCHRO-vacuümsystemen

Originele membraan- en ventielset voor MZ 2C NT, MZ 2C NT VARIO en PC 3002

De originele membraan- en ventielset maakt onderhoud en vervanging van slijtdelen eenvoudig.
