Vacuubrand PC201NT chemie opstelling+reg. 1,5 mbar 3,4 m3/h

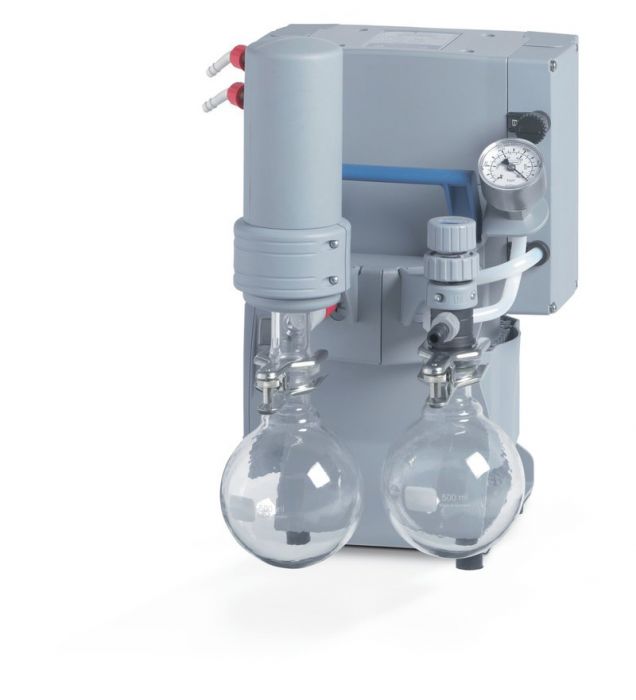

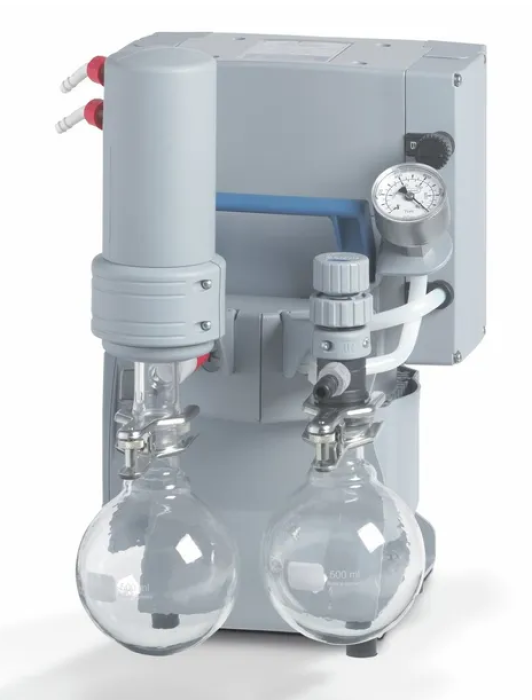

VACUUBRAND PC 201 NT Chemistry vacuümpompsysteem

De VACUUBRAND PC 201 NT is een compleet chemisch vacuümpompsysteem voor veeleisende laboratoriumtoepassingen. Het systeem combineert een diepe vacuümprestatie met een hoge pompsnelheid.

De basis van het systeem is de chemisch bestendige MD 4C NT membraanpomp. Deze drie-traps pomp bereikt een eindvacuüm van 1,5 mbar. Met gasballast bedraagt het eindvacuüm 3 mbar.

Handmatige vacuümregeling

De PC 201 NT heeft een handmatige regeling van de effectieve pompsnelheid. Hiermee kan het vacuüm eenvoudig worden aangepast aan het proces.

Een analoge vacuümmeter geeft het actuele vacuüm direct weer. Dit maakt de bediening overzichtelijk en praktisch voor dagelijks laboratoriumgebruik.

Chemisch bestendige membraanpomp

De MD 4C NT is volledig olievrij en geschikt voor chemisch agressieve gassen en dampen. De chemisch bestendige constructie zorgt voor een hoge betrouwbaarheid.

De pomp heeft vier pompkoppen en drie trappen. De maximale pompsnelheid bedraagt 3,4 m³/h bij 50 Hz.

Door het gasballastventiel kunnen ook condensabele dampen efficiënt worden verpompt. Dit maakt de PC 201 NT geschikt voor processen met oplosmiddeldampen.

Inlaatafscheider voor bescherming

Aan de inlaatzijde bevindt zich een AK-inlaatafscheider van gecoat glas. Deze houdt vloeistofdruppels en deeltjes tegen voordat ze de pomp bereiken.

De afscheider beschermt de membraanpomp tegen verontreiniging vanuit het proces. Dit is vooral belangrijk bij toepassingen waarbij vloeistoffen of vaste deeltjes kunnen worden meegezogen.

Efficiënte terugwinning van oplosmiddelen

De PC 201 NT is voorzien van een EK-afvaldampcondensor. Deze condensor koelt de afgevoerde dampen en condenseert oplosmiddelen.

Hierdoor kan bijna 100 procent van de oplosmiddeldampen worden teruggewonnen. Dit beperkt het oplosmiddelverbruik en draagt bij aan een milieuvriendelijker proces.

Toepassingen

De PC 201 NT is geschikt voor diverse processen waarbij een diep en schoon vacuüm nodig is. Voorbeelden zijn:

rotatieverdampers

vacuümconcentratoren

vacuümdroogovens

verdampen van oplosmiddelen

chemische synthese

reactoren

evacueren van vacuümsystemen

biologische en farmaceutische laboratoriumprocessen

Het systeem is vooral geschikt voor toepassingen met hoogkokende oplosmiddelen. De combinatie van gasballast en de EK-condensor ondersteunt een efficiënte verwerking en terugwinning van dampen.

Stil en betrouwbaar

De PC 201 NT werkt met een geluidsniveau van slechts 45 dB(A). De membraanpomp heeft een onderhoudsvrije aandrijving en een lange membraanlevensduur.

De olievrije werking voorkomt verontreiniging van het vacuüm. Hierdoor is het systeem geschikt voor processen waarbij een schoon vacuüm belangrijk is.

Belangrijkste technische gegevens

Pompsnelheid bij 50 Hz: 3,4 m³/h

Pompsnelheid bij 60 Hz: 2,2 cfm

Eindvacuüm: 1,5 mbar / 1,1 torr

Eindvacuüm met gasballast: 3 mbar / 2,2 torr

Aantal pompkoppen: 4

Aantal trappen: 3

Vacuümregeling: handmatig

Vacuümmeter: analoog

Maximale absolute tegendruk: 1,1 bar

Inlaataansluiting: slangaansluiting DN 8–10 mm

Uitlaataansluiting: slangaansluiting DN 8–10 mm

Koelaansluiting: 2 × slangaansluiting DN 6–8 mm

Nominaal motorvermogen: 0,25 kW

Motorsnelheid: 1500/1800 min⁻¹

Beschermingsklasse: IP40

Afmetingen: 326 × 243 × 402 mm

Gewicht: 17,5 kg

Geluidsniveau: 45 dB(A)

Bedrijfstemperatuur: 10 tot 40 °C

Opslagtemperatuur: -10 tot 60 °C

ATEX: II 3/- G Ex h IIC T3 Gc X, Internal Atm. only

NRTL-certificering: ja

Netspanning: 230 V

Frequentie: 50–60 Hz

Compleet en gebruiksklaar geleverd

De PC 201 NT wordt volledig gemonteerd en gebruiksklaar geleverd. De levering omvat de pompunit en handleiding.

De uitvoering is compleet opgebouwd met handmatige vacuümregeling, analoge vacuümmeter, AK-inlaatafscheider en EK-afvaldampcondensor.

Advies en service van Dijkstra Vereenigde

De juiste vacuümpomp hangt af van het proces, het gewenste eindvacuüm en de aanwezige dampen. Dijkstra Vereenigde adviseert over de juiste VACUUBRAND-oplossing en configuratie.

Ook bij storingen helpt de technische serviceafdeling van Dijkstra Vereenigde. Originele VACUUBRAND-kleppen en membranen kunnen worden geleverd.

Zo blijft de vacuümvoorziening betrouwbaar en wordt onnodige stilstand van het laboratorium beperkt.

Dijkstra Vereenigde, alles voor een perfect draaiend lab.
