Vacuubrand PC620 Select chemie pompopstelling 1,5 mbar

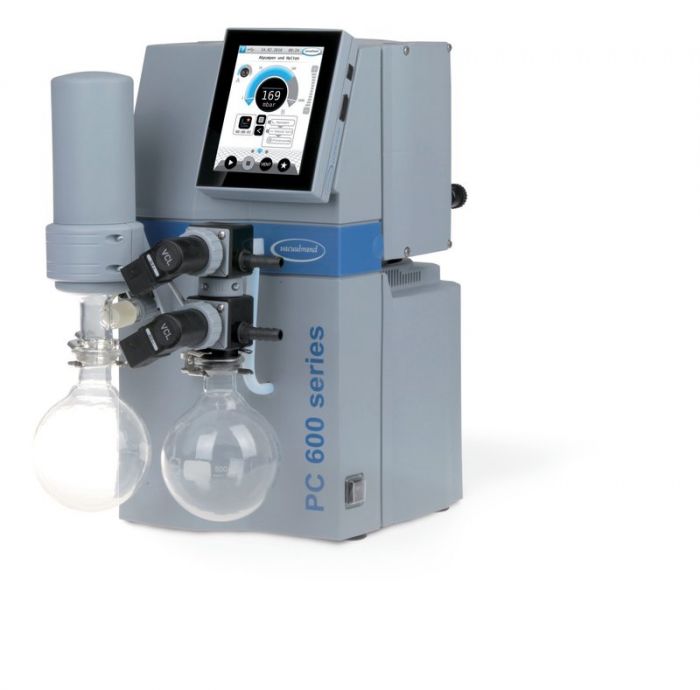

VACUUBRAND PC 620 select

De VACUUBRAND PC 620 select is een complete chemie vacuümpomp voor twee gelijktijdige vacuümprocessen. Beide toepassingen worden elektronisch geregeld met één krachtige pomp.

De pomp is gebaseerd op de MD 4C NT chemie membraanpomp. Met 3,4 m³/h pompsnelheid en 1,5 mbar eindvacuüm is de PC 620 select geschikt voor veeleisende processen.

Twee processen met één pomp

De PC 620 select beschikt over twee onafhankelijke vacuümaansluitingen. Beide aansluitingen hebben een afzonderlijk magneetventiel voor elektronische vacuümregeling.

Hierdoor kunnen twee veeleisende processen gelijktijdig worden uitgevoerd. Een tweede vacuümpomp is hiervoor niet nodig.

Elke aansluiting beschikt bovendien over een terugslagklep. Deze voorkomt onderlinge beïnvloeding en helpt kruisverontreiniging tussen beide processen te voorkomen.

Dit maakt de PC 620 select een compacte en efficiënte oplossing voor laboratoria met meerdere vacuümprocessen.

Intelligente VACUU·SELECT regeling

De geïntegreerde VACUU·SELECT controller heeft een overzichtelijke grafische interface. Veel voorkomende laboratoriumtoepassingen zijn vooraf ingesteld.

Een handmatige instelwaarde is geschikt voor eenvoudige processen. Met de applicatie-editor kunnen eigen procesverlopen worden samengesteld.

Bij oplosmiddelverdamping bewaakt de controller continu de druk. Zodra het kookpunt wordt herkend, schakelt de regeling over naar tweepuntsregeling.

Hierdoor blijft de druk tijdens het verdampen stabiel. Dit ondersteunt reproduceerbare resultaten en een gecontroleerd proces.

Krachtige MD 4C NT chemie membraanpomp

De MD 4C NT heeft vier pompkoppen en drie trappen. De maximale pompsnelheid bedraagt 3,4 m³/h bij 50 Hz.

Het eindvacuüm bedraagt 1,5 mbar. Met gasballast bedraagt het eindvacuüm 3 mbar.

De olievrije membraanpomp is geschikt voor chemisch agressieve gassen en dampen. De combinatie van hoge pompsnelheid en diep vacuüm is geschikt voor veeleisende laboratoriumprocessen.

De PC 620 select biedt voldoende capaciteit om twee veeleisende toepassingen gelijktijdig te ondersteunen.

Bescherming en oplosmiddelterugwinning

De glazen inlaatafscheider heeft een robuuste beschermende coating. Deze houdt deeltjes en vloeistofdruppels tegen voordat deze de pomp bereiken.

Aan de uitlaatzijde bevindt zich een emissiecondensor. Deze maakt vrijwel volledige terugwinning van oplosmiddeldampen mogelijk.

De condensor kan worden gekoeld met gekoeld water of een circulatiekoeler. Hierdoor kunnen oplosmiddelen efficiënt worden teruggewonnen en hergebruikt.

Toepassingen

De PC 620 select is geschikt voor onder andere:

Twee gelijktijdige vacuümprocessen

Rotatieverdampers

Vacuümconcentratoren

Vacuümdroogovens

Verdamping van oplosmiddelen

Geautomatiseerde destillatie

Chemische synthese

Processen met hoogkokende oplosmiddelen

De combinatie van twee elektronisch geregelde aansluitingen en een krachtige drie-traps pomp maakt de PC 620 select breed inzetbaar.

Technische gegevens

Pompsnelheid bij 50 Hz: 3,4 m³/h

Pompsnelheid bij 60 Hz: 2,2 cfm

Eindvacuüm: 1,5 mbar / 1,1 Torr

Eindvacuüm met gasballast: 3 mbar / 2,2 Torr

Aantal pompkoppen: 4

Aantal trappen: 3

Vacuümregeling: VACUU·SELECT

Inlaataansluitingen: 2 × slangtule DN 8–10 mm

Uitlaataansluiting: slangtule DN 8–10 mm

Koelwateraansluiting: 2 × slangtule DN 6–8 mm

Motorvermogen: 0,25 kW

Motortoerental: 1500/1800 min⁻¹ bij 50/60 Hz

Beschermingsklasse: IP20

Afmetingen (L × B × H): 435 × 243 × 457 mm

Gewicht: 21,7 kg

Geluidsniveau: 45 dBA

ATEX: II 3/- G Ex h IIC T3 Gc X, alleen interne atmosfeer

NRTL: nee

Voedingsspanning: 230 V

Frequentie: 50–60 Hz

Gebruikstemperatuur: 10 tot 40 °C

Opslagtemperatuur: -10 tot 60 °C

Maximale uitlaatdruk: 1,1 bar absoluut

Interfaces: Ethernet RJ45 met Modbus TCP, USB Type A en RS-232 via adapter

De PC 620 select wordt compleet gemonteerd en gebruiksklaar geleverd, inclusief handleiding.

Advies en service van Dijkstra Vereenigde

De juiste vacuümpomp hangt af van het proces, de oplosmiddelen en het gewenste vacuümniveau. Dijkstra Vereenigde adviseert bij het kiezen van een passende VACUUBRAND oplossing.

Ook na levering blijft technische ondersteuning beschikbaar. De technische service helpt bij onderhoud, storingen en het vervangen van originele membranen en ventielen.

Zo blijft de vacuümvoorziening betrouwbaar en blijft het laboratorium maximaal beschikbaar.
