Vacuubrand RZ 6 draaischuifpomp + filter + ventiel+vacuu-view

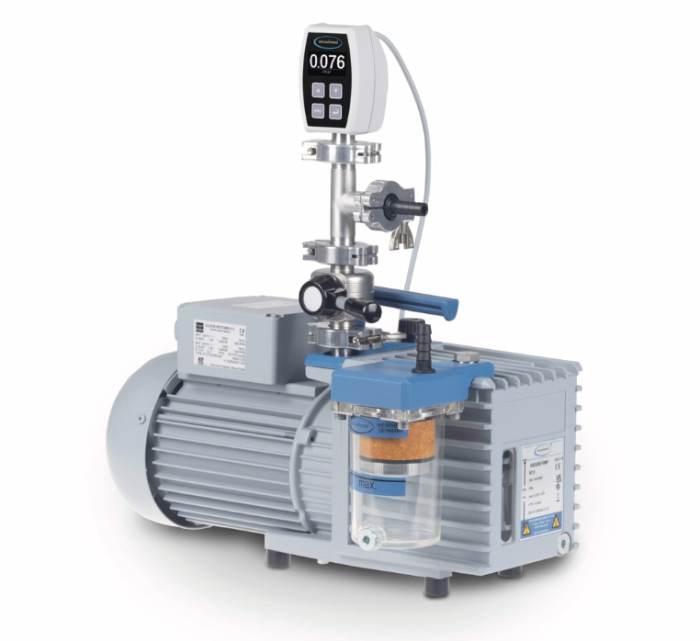

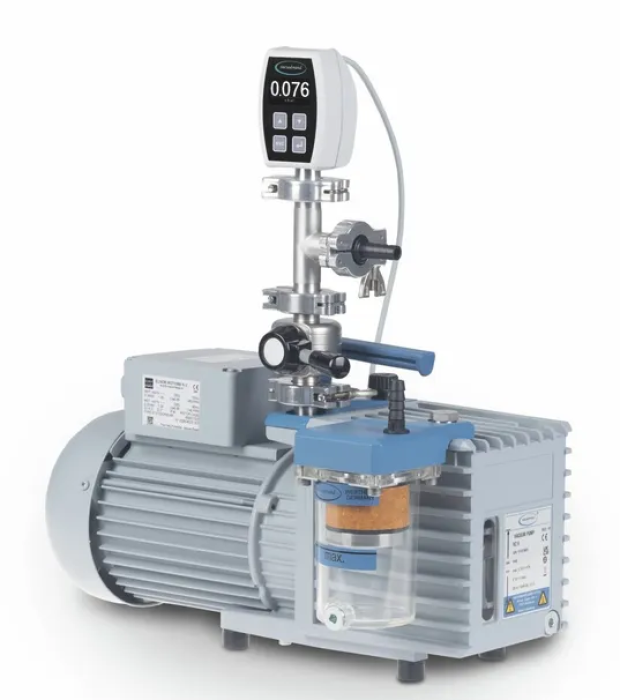

VACUUBRAND RZ 6 +FO +VS 16 +VACUU·VIEW extended

De VACUUBRAND RZ 6 +FO +VS 16 +VACUU·VIEW extended is een complete vacuümpomp voor diep vacuüm.

De set combineert een krachtige tweetraps draaischuifpomp met praktische accessoires voor filtratie, afsluiting en vacuümmeting.

Hoge pompcapaciteit en diep vacuüm

De RZ 6 bereikt een eindvacuüm van 2 × 10⁻³ mbar. De pompcapaciteit bedraagt 5,7 m³/h bij 50 Hz.

Zonder gasballast is een partieel eindvacuüm van 4 × 10⁻⁴ mbar mogelijk. Met gasballast bedraagt het eindvacuüm 1 × 10⁻² mbar.

De efficiënte gasballast zorgt bovendien voor een hoge tolerantie voor waterdamp. De waterdampbestendigheid bedraagt maximaal 40 mbar.

Complete set voor vacuümtoepassingen

Deze uitvoering is meer dan alleen een vacuümpomp. De set wordt geleverd met een FO olienevelfilter, VS 16 afsluitklep en VACUU·VIEW extended vacuümmeter.

De FO filter beperkt de uitstoot van olienevel aan de uitlaatzijde. De VS 16 maakt het mogelijk de vacuümleiding snel af te sluiten.

De VACUU·VIEW extended maakt het procesvacuüm direct zichtbaar. Zo ontstaat een complete en overzichtelijke vacuümopstelling.

Eenvoudige bediening en onderhoud

De RZ 6 heeft een groot bruikbaar oliereservoir. Hierdoor zijn langere intervallen tussen oliewissels mogelijk.

De pomp blijft vacuümdicht wanneer deze wordt uitgeschakeld. Een externe terugslagklep is daardoor niet nodig.

Het telescopische ontwerp maakt onderhoud en toegang tot de pomp eenvoudiger.

Direct inzicht in het procesvacuüm

De meegeleverde VACUU·VIEW extended is geschikt voor het bewaken van het procesvacuüm.

De meter combineert verschillende meetprincipes voor een breed meetbereik. Hierdoor is het vacuüm tijdens het proces eenvoudig te controleren.

De combinatie van pomp, afsluitklep en vacuümmeter maakt de set geschikt voor toepassingen waarbij procescontrole belangrijk is.

Toepassingen

De VACUUBRAND RZ 6 +FO +VS 16 +VACUU·VIEW extended is onder andere geschikt voor:

Vacuümdroogovens

Rotatieverdampers

Vacuümkamers

Vacuümfiltratie

Schlenk-lijnen

Vriesdrogen

Vacuümextractie

Fijnvacuümdestillatie

Ontgassen

Laboratorium- en procestoepassingen met diep vacuüm

Belangrijkste technische gegevens

Pompcapaciteit bij 50 Hz: 5,7 m³/h

Pompcapaciteit bij 60 Hz: 6,8 m³/h

Eindvacuüm: 2 × 10⁻³ mbar

Eindvacuüm met gasballast: 1 × 10⁻² mbar

Partieel eindvacuüm zonder gasballast: 4 × 10⁻⁴ mbar

Aantal pomptrappen: 2

Waterdampbestendigheid met gasballast: 40 mbar

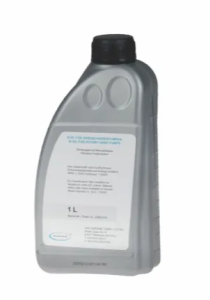

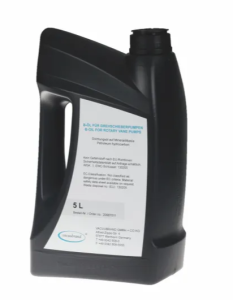

Oliecapaciteit: 0,34–0,73 liter B-Oil

Inlaataansluiting: kleine flens KF DN16

Uitlaataansluiting: slangaansluiting DN8–10 mm

Motorvermogen: 0,18 kW

Toerental: 1500/1800 rpm bij 50/60 Hz

Beschermingsklasse: IP40

Geluidsniveau: circa 50 dBA

Voeding: 230 V, 50–60 Hz

Uitvoering: RZ 6 +FO +VS 16 +VACUU·VIEW extended

Artikelnummer CEE: 20798160

Artikelnummer CH: 20798161

Complete levering

De pomp wordt gevuld met olie en volledig gemonteerd geleverd. De set is daardoor direct klaar voor gebruik.

De levering bestaat uit:

RZ 6 tweetraps draaischuifpomp

FO olienevelfilter

VS 16 afsluitklep

VACUU·VIEW extended vacuümmeter

Handleiding

Voor aansluiting op de vacuümopstelling zijn onder andere rubberen DN 10 vacuümslang en een metalen KF DN16 vacuümslang beschikbaar. Ook een AK inlaatseparator en onderhoudsset zijn leverbaar.

Advies en service van Dijkstra Vereenigde

Dijkstra Vereenigde adviseert over de juiste VACUUBRAND vacuümpomp en accessoires voor iedere toepassing.

Daarbij wordt gekeken naar pompcapaciteit, eindvacuüm, dampbelasting en gewenste procescontrole.

Ook ondersteuning bij installatie, ingebruikname, onderhoud en service is mogelijk. De technische dienst kan helpen bij storingen en het vervangen van originele VACUUBRAND onderdelen.

Zo ontstaat een betrouwbare vacuümopstelling met duidelijk inzicht in het procesvacuüm.

Dijkstra Vereenigde, alles voor een perfect draaiend lab.
