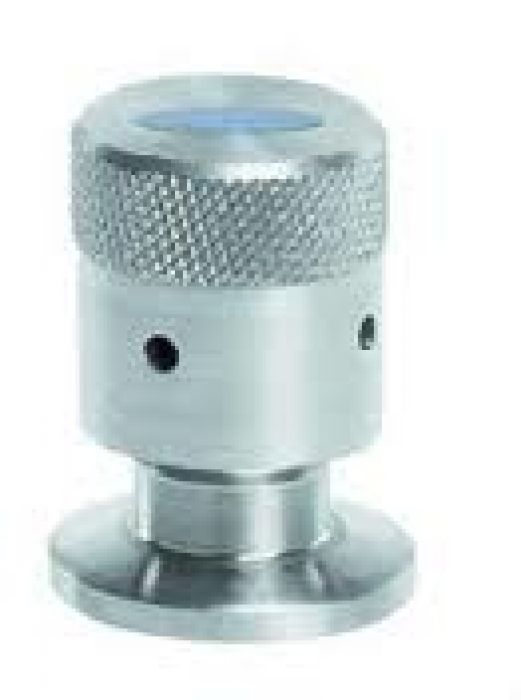

Vacuubrand VB 10 beluchtingventiel

VACUUBRAND VB 10 ontluchtingsklep

De VACUUBRAND VB 10 is een compacte handbediende ontluchtingsklep voor vacuümsystemen.

De klep heeft een kleine flens KF DN 10 en is uitgevoerd in roestvast staal. De klep maakt het mogelijk om een vacuümsysteem gecontroleerd met lucht te beluchten.

Handbediende ontluchting

De VB 10 wordt handmatig bediend met de gekartelde schroefdop. Door deze te draaien komt de klepschijf los van de zitting.

Hierdoor kan lucht via de openingen de vacuümopstelling binnenstromen. De klepschijf kan tijdens het openen en sluiten meedraaien.

Dit voorkomt onnodige slijtage van de klepzitting en zorgt voor een lange levensduur.

Compacte KF DN 10 aansluiting

De ontluchtingsklep is voorzien van een kleine flens KF DN 10. Hierdoor kan de VB 10 eenvoudig worden geïntegreerd in compacte vacuümopstellingen.

De inbouwlengte tussen de flenzen bedraagt slechts 39 mm. Dit maakt de klep geschikt voor toepassingen waarbij weinig ruimte beschikbaar is.

Zeer goede lekdichtheid

De VB 10 heeft een lekwaarde van 1 × 10⁻⁶ mbar l/s. Ook de klepzitting heeft een lekwaarde van 1 × 10⁻⁶ mbar l/s.

Daarmee is de klep geschikt voor vacuümsystemen waarbij een goede dichtheid belangrijk is.

Toepassingen

De VACUUBRAND VB 10 is onder andere geschikt voor:

Handmatig ontluchten van vacuümsystemen

Vacuümkamers

Laboratoriumvacuümsystemen

Vacuümleidingen

Vacuümopstellingen met KF-aansluitingen

Gecontroleerd beluchten van vacuümprocessen

Algemene laboratoriumtoepassingen

Belangrijkste technische gegevens

Type: VB 10 ontluchtingsklep

Artikelnummer: 20666800

Aansluiting: kleine flens KF DN 10

Bediening: handmatig

Materiaal: roestvast staal

Lekwaarde: 1 × 10⁻⁶ mbar l/s

Lekwaarde klepzitting: 1 × 10⁻⁶ mbar l/s

Inbouwlengte tussen flenzen: 39 mm

Complete levering

De VACUUBRAND VB 10 wordt geleverd als complete handbediende ontluchtingsklep met KF DN 10-aansluiting.

De compacte uitvoering maakt directe integratie in bestaande vacuümopstellingen mogelijk.

Advies en service van Dijkstra Vereenigde

Dijkstra Vereenigde adviseert over de juiste componenten voor een betrouwbare vacuümopstelling.

Daarbij wordt gekeken naar aansluitingen, pomptype, vacuümniveau en de gewenste procescondities.

Ook ondersteuning bij installatie, onderhoud en service is mogelijk. Zo blijft de vacuümvoorziening betrouwbaar en blijft het laboratoriumproces zo veel mogelijk beschikbaar.

Dijkstra Vereenigde, alles voor een perfect draaiend lab.
