Vacuubrand VCL AR/A5 afnamepunt & vacuümkraan VACUU-LAN
Art.Nr.
L0620677195

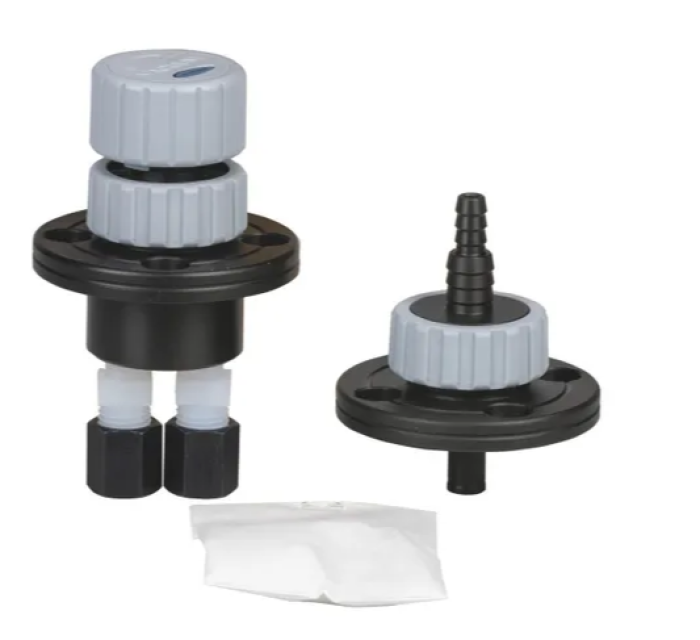

Vacuubrand VCL AR/A5 afnamepunt & vacuümkraan VACUU-LAN
Art.Nr.
L0620677195
Kraan geschikt voor montage aan voorkant van de zuurkast
Afnamepunt met terugslagventiel voor montage/inbouw in zuurkast
Uitvoering met rechte aansluiting
Afnamepunt met terugslagventiel voor montage/inbouw in zuurkast
Uitvoering met rechte aansluiting
excl. BTW
502,-
567,-
(Alle prijzen zijn exclusief BTW)
| Merk | Vacuubrand |
|---|---|
| Afscheider zuigzijde | Nee |
| Condenser uitlaat | Nee |
VACUU·LAN VCL AR
handmatige flow control module voor afzuigkappen
De VACUU·LAN VCL AR is een handmatige flow control module voor laboratoriumzuurkasten. De module combineert vacuümregeling met een afzonderlijke vacuümaansluiting.
De VCL AR is speciaal ontwikkeld voor integratie in laboratoriumzuurkasten. Hierdoor kan een vacuümaansluiting direct bij de werkplek worden gerealiseerd.
Handmatige regeling van de vacuümcapaciteit
De VCL AR beschikt over een regelmembraanklep voor het handmatig instellen van de vacuümcapaciteit. De vacuümstroom kan daarmee eenvoudig worden aangepast aan het proces.
Naast de regelklep beschikt de module over een afzonderlijke vacuümaansluiting. Dit maakt de module geschikt voor verschillende vacuümtoepassingen binnen een zuurkast.
Ontwikkeld voor zuurkasten
De VCL AR is specifiek bedoeld voor montage in zuurkasten. De module vormt daarmee een praktisch aansluitpunt voor een centraal VACUU·LAN vacuümnetwerk.
Een centraal vacuümsysteem kan meerdere werkplekken voorzien. Per afzuigkap kan de vacuümcapaciteit vervolgens handmatig worden geregeld.
Complete module voor VACUU·LAN
De uitvoering bestaat uit aansluitdeel A5 en basisdeel B8. De configuratie bestaat uit A5, C9, B8 en C2.
Het aansluitdeel A5 heeft een M35 × 1,5-aansluiting. De module wordt volledig gemonteerd en lekgetest geleverd.
Toepassingen
De VACUU·LAN VCL AR is onder andere geschikt voor:
Laboratoriumafzuigkappen
Centrale vacuümvoorziening
Handmatige vacuümregeling
Individuele vacuümwerkplekken
Filtratie
Verdamping en concentratie
Algemene laboratoriumprocessen
VACUU·LAN vacuümnetwerken
Belangrijkste technische gegevens
Product: VACUU·LAN VCL AR
Artikelnummer: 20677195
Type: handmatige flow control module voor afzuigkappen
Aansluitdeel: A5
Basisdeel: B8
Aansluiting: M35 × 1,5
Configuratie: A5, C9, B8 en C2
Functie: handmatige regeling van de vacuümstroom
Extra voorziening: afzonderlijke vacuümaansluiting
Levering: volledig gemonteerd en lekgetest
Levering
De VACUU·LAN VCL AR wordt compleet gemonteerd en lekgetest geleverd. De module bestaat uit het aansluitdeel A5, C9, basisdeel B8 en C2.
Voor de verdere opbouw van een VACUU·LAN netwerk zijn verschillende aansluitdelen, regelmodules en automatische componenten beschikbaar.
Hoe is een VACUU·LAN® vacuümnetwerk opgebouwd?
Een VACUUBRAND VACUU·LAN® vacuümnetwerk bestaat uit één of meerdere vacuümpompen, een leidingnetwerk en meerdere afnamepunten. Het systeem levert centraal vacuüm op verschillende werkplekken.
Opbouw van een VACUU·LAN®-netwerk
Vacuümpomp
De pomp vormt de centrale vacuümbron.
VACUUBRAND biedt onder andere membraanpompen en Vario®-geregelde pompen.
De juiste pomp hangt af van het gewenste vacuümniveau, aantal afnamepunten en gelijktijdig gebruik.
Hoofdleiding
Vanuit de pomp loopt een vacuümleiding naar het netwerk.
Het netwerk kan vervolgens worden vertakt naar verschillende laboratoriumwerkplekken.
Voor de leidingen worden geschikte vacuümslangen en VACUU·LAN®-componenten gebruikt.
Afnamepunten
Op iedere werkplek komt een VACUU·LAN®-module.
Hiermee kan het vacuüm lokaal worden geregeld of afgesloten.
Er zijn onder andere handmatige en automatische regelmodules beschikbaar.
Via een slang wordt het afnamepunt verbonden met de laboratoriumapparatuur.
Slangen en aansluitingen
Slangen verbinden de pomp, leidingen, modules en apparatuur.
VACUUBRAND levert hiervoor verschillende slangen, slangtules, kleinflenzen, afsluiters en andere aansluitcomponenten.
De diameter en het materiaal worden afgestemd op het gewenste vacuüm en de gebruikte chemicaliën.
Eenvoudig schematisch
VACUUBRAND vacuümpomp → hoofdleiding → aftakkingen → VACUU·LAN®-afnamepunten → slang → laboratoriumapparatuur
Een belangrijk voordeel is dat één centrale pomp meerdere werkplekken kan bedienen. Per afnamepunt kan het vacuüm worden geregeld, afgesloten of automatisch aangestuurd. Zo ontstaat een overzichtelijke vacuümvoorziening zonder voor iedere toepassing een afzonderlijke pomp naast de werkplek.
Dijkstra Vereenigde kan helpen bij het bepalen van de juiste pomp, leidingdiameters, VACUU·LAN®-modules en aansluitingen voor het aantal werkplekken en de gewenste toepassingen.
Dijkstra Vereenigde, alles voor een perfect draaiend lab.
